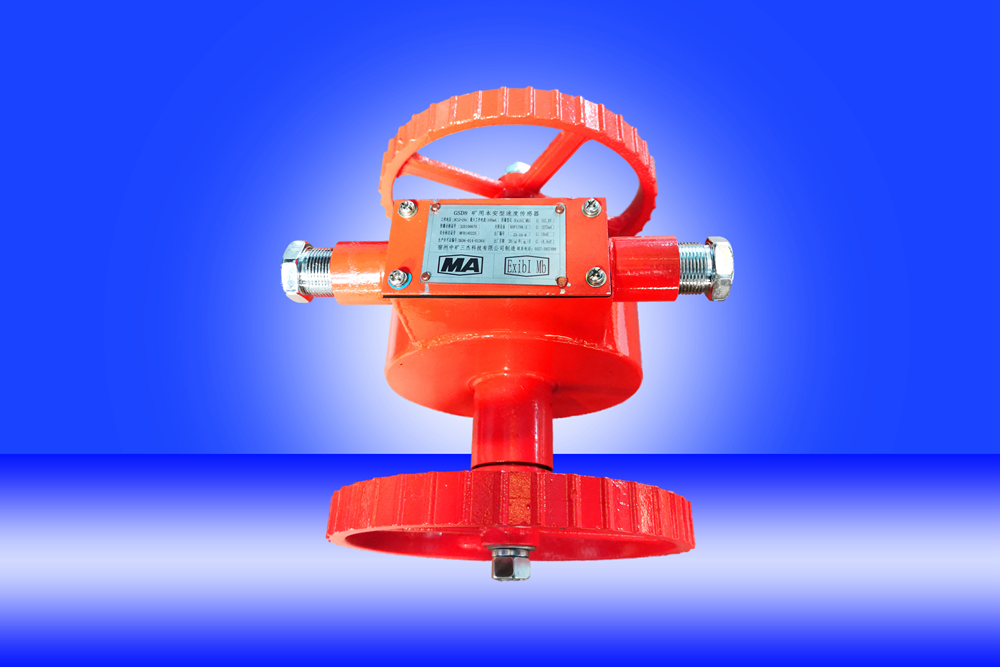

速度GSD8

发表时间:2020-11-30 浏览次数:6220



产品用途:

GSD8矿用本安型速度传感器适用于煤矿井下有爆炸性混合气体的场合。它既可与煤矿用带式输送机电控装置配套,也可单独使用,作为输送机胶带速度检测低速、打滑、和超速保护装置。


性能特点:

GSD8矿用本安型速度传感器采用光电原理, 传感器安装在胶带输送机横梁上,滚轮浮下皮带上,胶带输送机运行时,由紧贴胶带的滚轮带动转盘(带有齿槽)在光电传感器凹槽内转动,光电传感器光路通断受齿槽控制,输出相应的方波频率信号,频率信号经频率/电压变换后,送电压/电流变换电路和电压比较电路。经电压/电流变换电路输出4~20mA电流信号;经电压比较电路和起动检测电路(或起运外控输入信号)进行处理,并经延时输出相应的继电器接点信号(运行、打滑、断带)。

能同时输出方波频率信号、电流信号、继电器接点信号三种信号


技术参数:

产品型号:GSD8

防爆标志:ExibI Mb

外形尺寸(长×宽×高):593 mm×254 mm×φ195mm

工作电压:DC12~24V

工作电流:50mA

测速范围为:0-8.0m/s

基本误差:±5%

输出信号:

一路电流输出4-20mA(0m/s时为4mA,8m/s时为20 mA);

一路频率信号输出: 0Hz ~1600Hz或(200Hz ~1000Hz)方波

两路继电器接点输出:接点为无源开关量
