传输接口

您现在的位置：首页 > 产品中心 > 矿用控制设备 > 防爆监控产品

发表时间：2020-11-30 浏览次数：2765

产品用途:

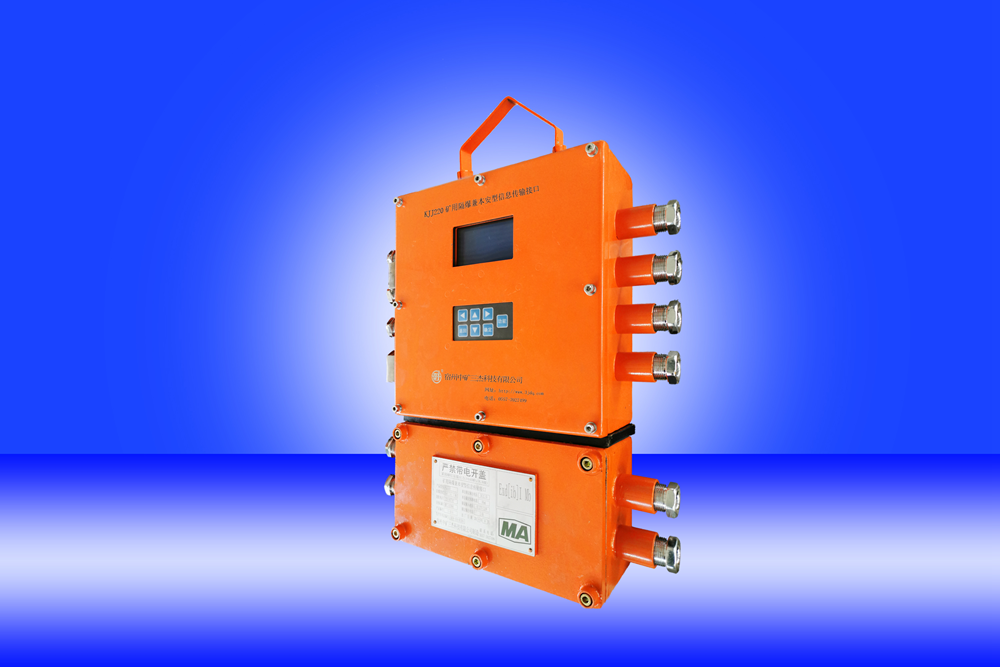

KJJ220矿用隔爆兼本安型信息传输接口适于煤矿井下含有煤尘和爆炸性气体的场所，能将CAN总线、以太网和光纤信号输出。同时对外输出一路本安电压。本传输接口与HP178K-Z煤矿用带式输送机保护控制装置主机配接使用。

性能特点:

传输接口具有以太网光端口及以太网电端口，支持全双工

传输接口具有初始化参数设置和掉电保护功能;初始化参数可通过网络或者编程接口输入和修改

传输接口具有电源、通信状态指示功能

技术参数:

产品型号：KJJ220

防爆标志：Exd[ib] IMb

外形尺寸(长×宽×高)：469mm×358mm×109mm

工作电压：AC36/127/220V，优先选用AC127V

本安输出电压：DC12V

本安输出电流：DC1.5A

光信号接口：1个

a、传输速率：100Mbps

b、传输方式：1310nm单模光纤(FC)

c、发射功率： -12dBm～-2dBm

d、接收灵敏度: -35dBm

e、最大传输距离 10km

以太网电口：1个

a、传输速率：10/100Mbps(自适应)

b、传输方式：TCP/IP

c、最大传输距离：100m

CAN数据接口：2个

a、传输速率：2.5kbps、5kbps、10kbps、20kbps

b、信号工作电压峰峰值：1V～5V

c、信号工作电流峰峰值：≤20mA
